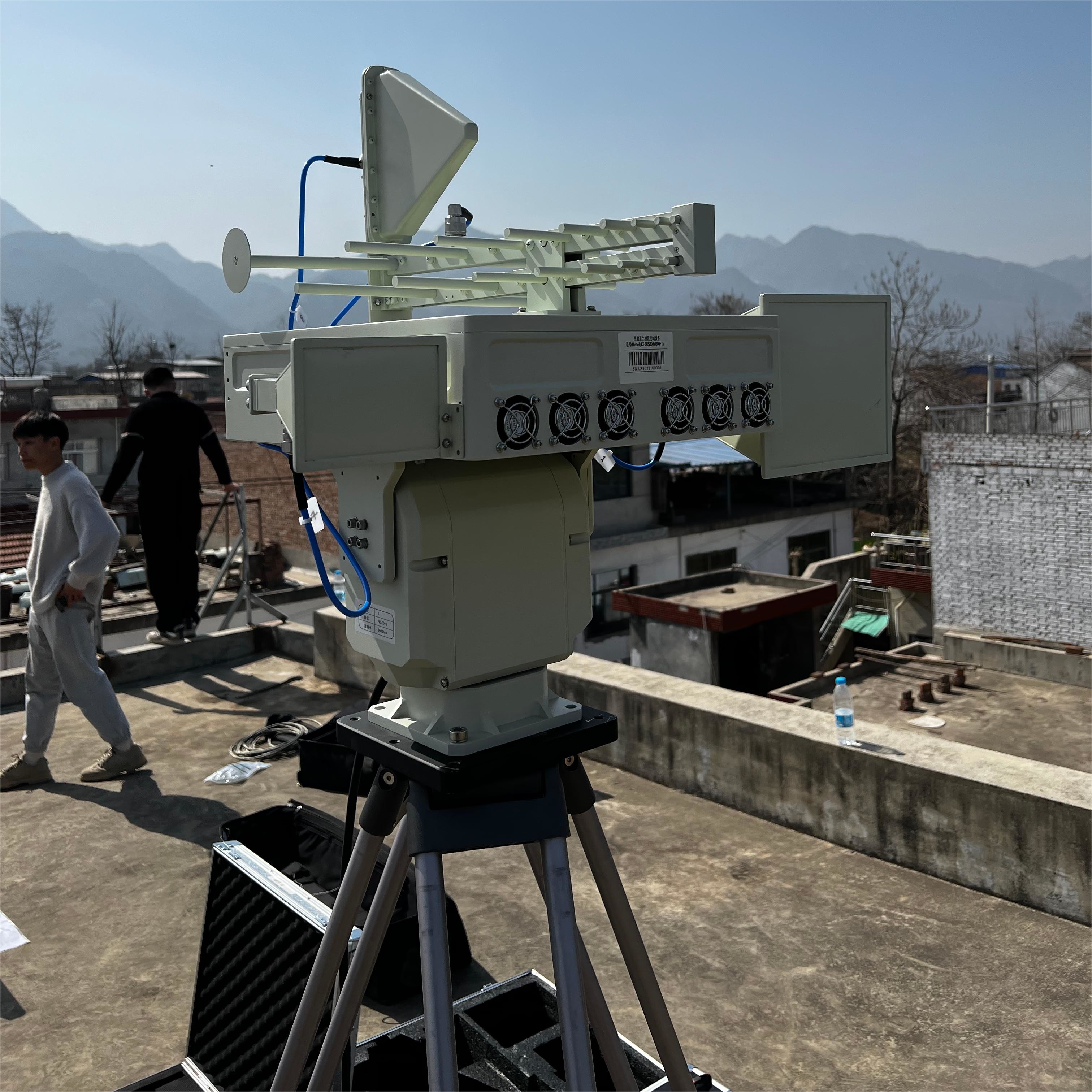

Radar de matriz de fase 2D LT-AD01+ LT-RFS30+ Equipo de detección y posicionamiento de UAV (opcional)
Introducción del producto:
El radar de defensa aérea producido por nuestra compañía tiene un sistema de escaneo de fase bidimensional de tres coordenadas, totalmente coherente y activo.y todo el dispositivo adopta un modularEl equipo se utiliza para la detección de objetivos de alta velocidad, el seguimiento y el posicionamiento.Además de cumplir con los indicadores de rigidez y resistenciaEl diseño también tiene en cuenta el diseño, la instalación, el cableado, la refrigeración y otros requisitos de un gran número de dispositivos electrónicos.
El equipo de identificación y posicionamiento de UAV se utiliza principalmente para detectar e identificar todo tipo de señales de radio de control remoto y transmisión de imágenes de UAV, y para medir la dirección y la posición.Se logra el seguimiento y el marcado de trayectorias de UAV, facilita al operador el seguimiento de la situación de los UAV en la zona protegida y, al mismo tiempo, tiene la capacidad de reconocimiento y alerta temprana, identificación precisa,Listas en blanco y negro, la identificación entre amigo o enemigo en el programa de tecnología de control preciso de UAV, y alerta y alarma temprana.
Características del producto:
1, Seguimiento de múltiples objetivos al mismo tiempo, detección en tiempo real de la velocidad del objetivo, trayectoria y posición espacial.
2, Integración de una variedad de algoritmos anti-desorden fuerte.
3, antena de matriz en fase activa para lograr una cobertura completa del espacio aéreo.
4El dispositivo es de tamaño pequeño, ligero y de estado sólido, con alta estabilidad y fiabilidad.
5, el sistema encontró que el UAV tenía un alcance efectivo de cerca y lejos, con una distancia de monitoreo de 5,000 metros.
6, Dirección de detección de precisión≤3°.
7, con UAV y capacidades de seguimiento del operador para adaptarse a una variedad de entornos de aplicación.
8, admite modos de operación tanto independientes como en red (posicionamiento de intersecciones), proporcionando una excelente escalabilidad.
9, admite el reconocimiento en blanco y negro de drones, distinguir entre amigos y enemigos para ataques de precisión.
| Nombre del parámetro |
Valor del parámetro |
| Sistema de radar |
Matriz en fase activa 2D |
| Banda de frecuencia de funcionamiento |
Banda X |
| Rango de exploración |
Azimut ((Escaneo eléctrico): ± 15,5° |
| La inclinación (escaneo eléctrico): ± 30° |
| Azimut ((Escaneo mecánico): 0°-360° |
| Inclinación (escaneo mecánico): 0°-90° |
| Velocidad de la antena |
No más de 10 rpm |
| El rango de detección ((Pd=0).8,Pfa=10-6) |
Se aplican las siguientes medidas: |
| Se aplican las siguientes medidas: |
| Se aplicarán las siguientes medidas: |
| Rango ciego |
240 metros |
| Resolución |
Resolución de alcance: 15m |
| Resolución del azimut ≥ 5° |
| Resolución de tono ≥9° |
| Precisión |
Precisión de alcance ≥ 20 m |
| Precisión de azimut ≥ 0,8° |
| Precisión de inclinación ≥0,8° |
| Velocidad radial objetivo |
0.8m/s-100m/s |
| Capacidad de seguimiento de objetivos |
≥ 200 lotes |
| Transmisión de energía |
256 W |
| Tamaño del equipo frontal |
≤ 686 mm*411 mm*145 mm |
| Peso |
≤ 55 kg |
| Nombre del parámetro |
Valor del parámetro |
| Rango de frecuencia de detección |
30 MHz a 6000 MHz |
| Bandas de enfoque: 0.4,0.9,1.4,2.4,5.2,5.8GHz |
| Método de detección |
Detección automática por radio pasiva, recepción de señal pasiva |
| Distancia de detección |
3km ((Rango varía según el modelo, UAV transmite potencia > 0,1W) |
| Rango de detección |
Detección omnidireccional |
| Número de detecciones de objetivos |
Detección simultánea de más de 20 UAV |
| Posicionamiento simultáneo de más de 6 UAV |
| Precisión |
Precisión de localización de dirección ≤ 1,5° |
| Precisión de posicionamiento ≤ 10 m |
| Tasa de éxito en la detección |
≥98% |
| Tiempo de respuesta de detección |
≤ 3 s |
| Tamaño |
El valor de las emisiones de gases de efecto invernadero es el siguiente: |
| Peso |
≤ 3 kg |
| Protección contra la entrada |
Protección IP67 |
| Utilización |
4 o más dispositivos están conectados en red para su uso |
