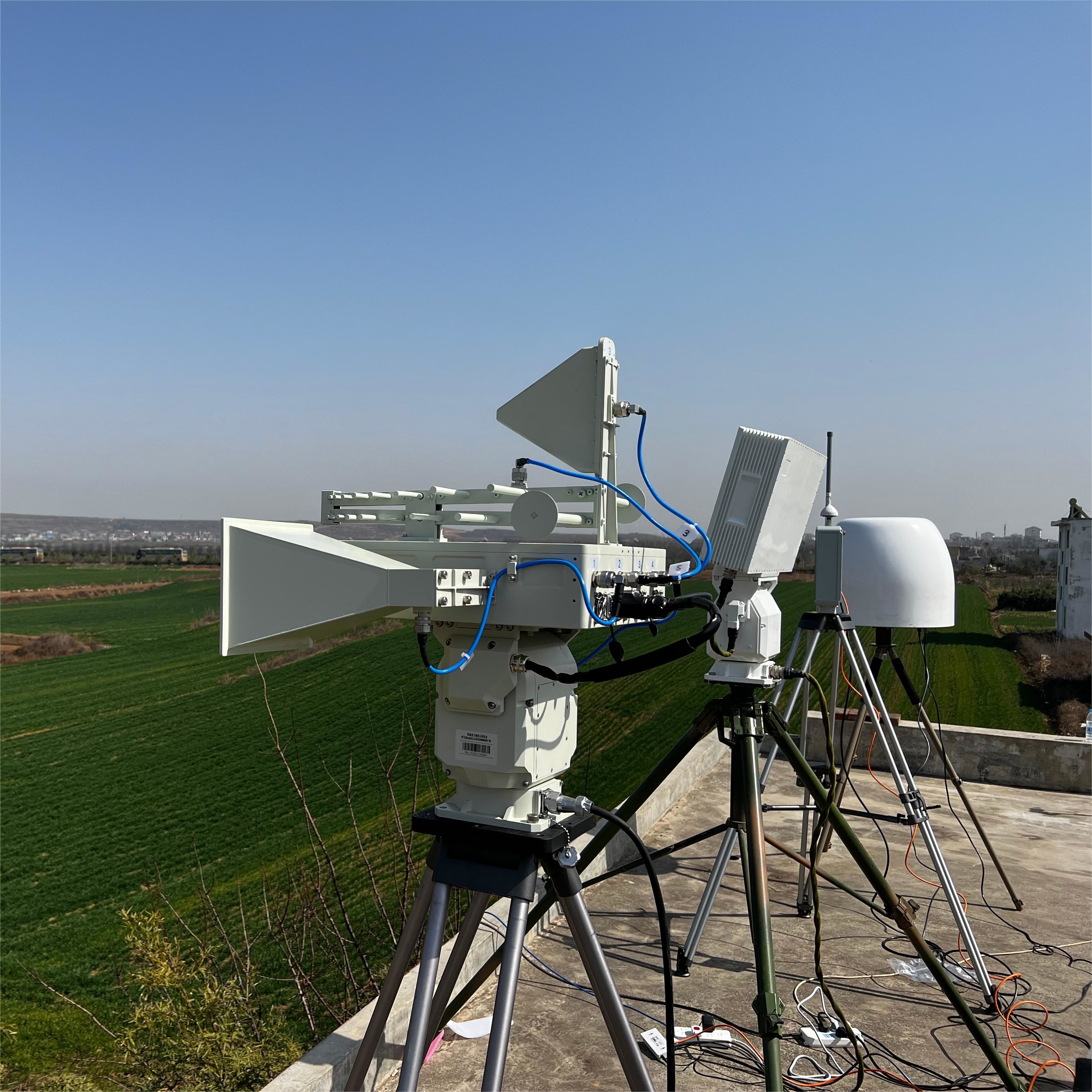

Radar de matriz de cuatro fases de cuatro lados LT-FSP360+ Equipo de integración de contramedidas de posicionamiento de UAV de la serie LT-UDA (opcional)
Introducción del producto:
El radar de matriz de fase de cuatro lados producido por nuestra empresa adopta el sistema AESA (ActivePhased Array). La banda de frecuencia de operación está en la banda X, con un rango de frecuencia de 9.0 GHz a 10.0 GHz.Se pueden diseñar múltiples transformaciones estructurales de acuerdo con diferentes requisitos de tarea., y se pueden lograr velocidades de datos más elevadas mediante la formación de múltiples tipos de matriz.
El equipo de contramedidas de búsqueda de dirección y posicionamiento de UAV es un sistema integrado para la detección y advertencia de UAV, reconocimiento de objetivos, búsqueda de dirección, posicionamiento, eliminación de interferencias,y controlPuede estar equipado con componentes a bordo, componentes de instalación fijos y componentes de despliegue temporal, lo que lo hace flexible y adecuado para aplicaciones de múltiples escenarios.
Características del producto:
1Capacidad de adquisición de información: rastreo simultáneo de múltiples objetivos, detección en tiempo real de la velocidad, trayectoria y posición espacial del objetivo.
2, Fuerte capacidad anti-desorden: integración de una variedad de algoritmos anti-desorden.
3, Capacidad de cobertura del espacio aéreo: la antena de matriz en fase activa realiza la cobertura de todo el espacio aéreo.
4Adaptabilidad al medio ambiente: Los dispositivos son de tamaño pequeño, de peso ligero y de estado sólido, con una alta estabilidad y fiabilidad.
5Detección y posicionamiento: utilizando detección de espectro pasivo y pasivo, la frecuencia de detección es de 20 MHz-6 GHz.Las antenas de búsqueda de dirección y posicionamiento de múltiples matrices se utilizan para recibir señales inalámbricas de drones en el área de detecciónUtilizando tecnología de análisis de protocolo inalámbrico, el sistema detecta e identifica automáticamente la información de coordenadas de latitud y longitud, altitud, velocidad, dirección,y modelo de aviones no tripulados de uso común código SN, punto de despegue y otra información.
6, Eliminación de interferencias: Adopción de tecnología de barrido de frecuencia digital de alta velocidad, a través de medios de interferencia electromagnética para lograr la interferencia de la navegación de UAV, control remoto,señales de comunicación de transmisión de imágenes, para obligar al UAV a regresar al vuelo o al aterrizaje y para lograr la interferencia precisa con el UAV designado,pero también se puede configurar con diferentes formas de antena de acuerdo con los entornos de aplicación y los requisitos, para lograr el rendimiento más económico y óptimo para satisfacer los requisitos de la cobertura regional.
7, Plataforma de control: basada en la arquitectura SOA, proporcionando páginas web con múltiples métodos de acceso, como aplicaciones,puede permitir el control de acceso y gestión de más de 20 juegos de dispositivos de detección y contramedidas de UAV, y apoyar la futura expansión a otros sistemas o dispositivos de contramedidas de UAV, incluidos el radar, la optoelectrónica, el engaño, etc.
| Nombre del parámetro |
Valor del parámetro |
| Sistema de radar |
Array de fase activa bidimensional, estructura de array de cuatro lados |
| Banda de frecuencia de funcionamiento |
Banda X |
| Rango de exploración |
Azimut: 360° |
| Inclinación: -10°-20° |
| Rango de acción:0.24 kilómetros-26 kilómetros |
| Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2. |
| Punto de escaneo eléctrico: ± 15 ° |
| El rango de detección ((Pd=0).8,Pfa = 10-6 años) |
Rango de detección hasta el vehículo ≥ 25 km |
| Rango de detección hasta personas ≥ 11,5 km |
| Rango de detección hasta el UAV ≥ 6 km |
| Rango ciego |
240 metros |
| Resolución |
Resolución de alcance: 10m |
| Resolución de azimut: 5° (normal) |
| Resolución de tono: 8° (normal) |
| Precisión |
Precisión de alcance: 5 m |
| Precisión de azimut:0.4° |
| Precisión de tono:0.6° |
| Precisión de la velocidad:1m |
| Velocidad radial objetivo |
0.8m/s-20m/s |
| Capacidad de seguimiento de objetivos |
Número de puntos procesados ≥ 150 lotes |
| Transmisión de energía |
224w |
| Tamaño del equipo |
≤ 680 mm*400 mm*205,6 mm |
| Peso |
≤ 28 kg (parcela de un solo lado) |
| Nombre del parámetro |
Valor del parámetro |
| Equipo de detección |
Rango de frecuencia de detección |
30 MHz-6 GHz |
| Bandas de enfoque: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (opcional) |
| Método de detección |
Detección automática por radio pasiva, recepción de señal pasiva |
| Distancia de detección |
5 a 10 km (el rango varía según el modelo, la potencia de transmisión del UAV es > 0,1 W) |
| Rango de detección |
Detección omnidireccional |
| Número de detecciones de objetivos |
Detección simultánea de más de 60 UAV |
| Precisión |
Dirección de localización de precisión ≤ 3° ((RMS) |
| Precisión de posicionamiento ≤ 10 metros |
| Equipo de contadores |
Modo del contador |
Suprimción de las interferencias de radio |
| Contra objetivo |
Transmisión de imágenes de UAV, enlaces de control de vuelo, señales de navegación |
| Banda de contra frecuencia |
20-6000 MHz |
| 400 MHz, 800 MHz, 900 MHz,1.2 GHz,1.5 GHz,2.4 GHz,5.2 GHz,5.8 GHz ((opcional) |
| Rango de contrarreloj |
Configuración omnidireccional o direccional opcional |
| Distancia del contador |
Direccional: 3-5 km (el alcance del contador varía según el modelo) |
| Omnidireccional: 1,5-2 km (el alcance del contador varía según el modelo) |
| Integración del sistema |
Tamaño |
Equipo de detección:450 mm*400 mm |
| El equipo de contador: 550 mm*500 mm*300 mm |
| Peso |
≤ 45 kg |
| Consumo de energía |
Detección encendida:55W |
| Interferencia encendida:960W |
| Protección contra la entrada |
Protección IP67 |
