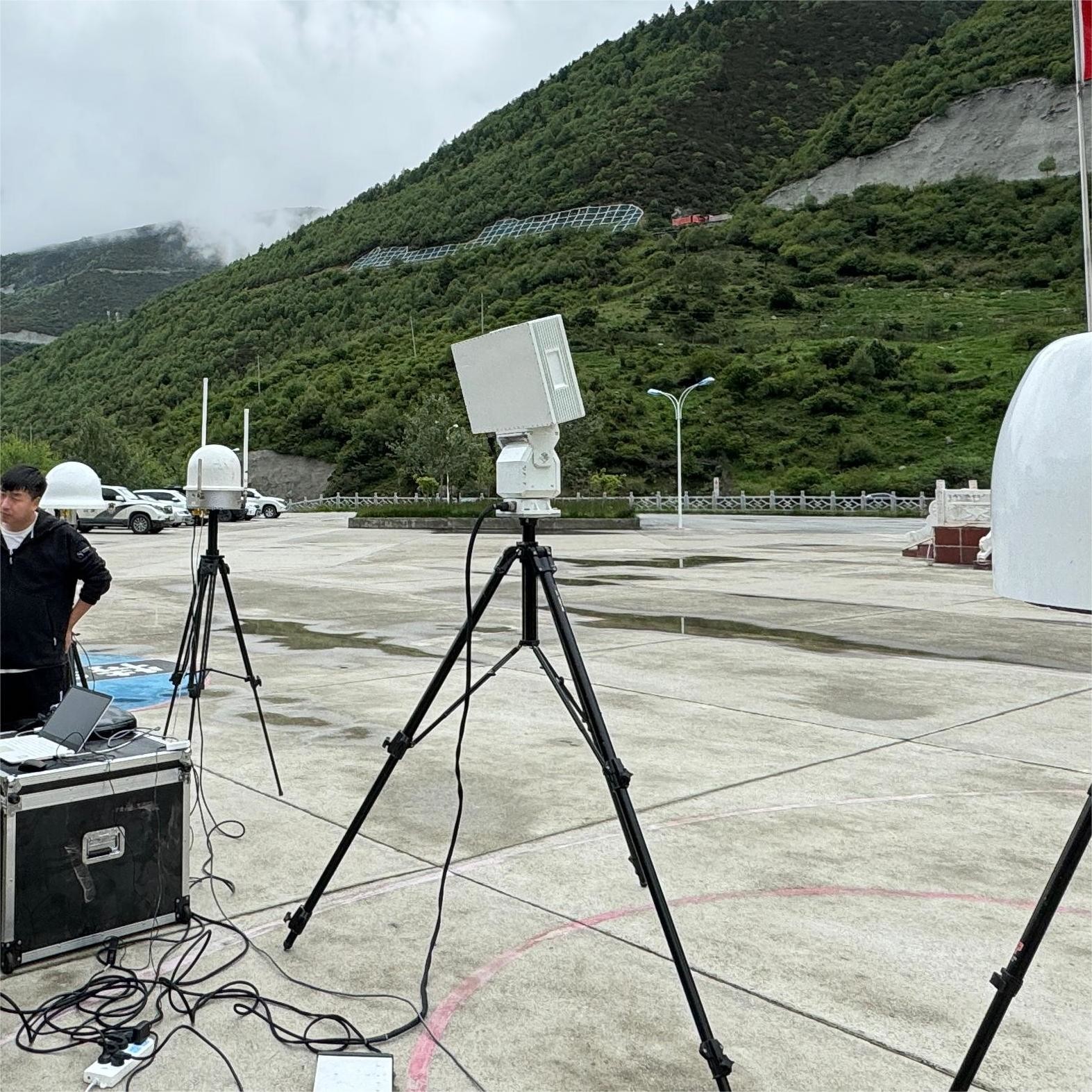

Radar de matriz de fase 2D LT-AD01+ Equipo de integración de contramedidas de posicionamiento de UAV de la serie LT-UDA (opcional)
Introducción del producto:
El radar de defensa aérea producido por nuestra compañía tiene un sistema de escaneo de fase bidimensional activo y coherente en estado sólido de tres coordenadas.y todo el dispositivo adopta un modularEl equipo se utiliza para la detección de objetivos de alta velocidad, el seguimiento y el posicionamiento.Además de cumplir con los indicadores de rigidez y resistenciaEl diseño también tiene en cuenta el diseño, la instalación, el cableado, la refrigeración y otros requisitos de un gran número de dispositivos electrónicos.
El equipo de contramedidas de búsqueda de dirección y posicionamiento de UAV es un sistema integrado para la detección y advertencia de UAV, reconocimiento de objetivos, búsqueda de dirección, posicionamiento, eliminación de interferencias,y controlPuede estar equipado con componentes a bordo, componentes de instalación fijos y componentes de despliegue temporal, lo que lo hace flexible y adecuado para aplicaciones de múltiples escenarios.
Características del producto:
1, Seguimiento de múltiples objetivos al mismo tiempo, detección en tiempo real de la velocidad del objetivo, trayectoria y posición espacial.
2, Integración de una variedad de algoritmos anti-desorden fuerte.
3, antena de matriz en fase activa para lograr una cobertura completa del espacio aéreo.
4El dispositivo es de tamaño pequeño, ligero y de estado sólido, con alta estabilidad y fiabilidad.
5Detección y posicionamiento: utilizando detección de espectro pasivo y pasivo, la frecuencia de detección es de 20 MHz-6 GHz.Las antenas de búsqueda de dirección y posicionamiento de múltiples matrices se utilizan para recibir señales inalámbricas de drones en el área de detecciónUtilizando tecnología de análisis de protocolo inalámbrico, el sistema detecta e identifica automáticamente la información de coordenadas de latitud y longitud, altitud, velocidad, dirección,y modelo de aviones no tripulados de uso común código SN, punto de despegue y otra información.
6, Eliminación de interferencias: Adopción de tecnología de barrido de frecuencia digital de alta velocidad, a través de medios de interferencia electromagnética para lograr la interferencia de la navegación de UAV, control remoto,señales de comunicación de transmisión de imágenes, para obligar al UAV a regresar al vuelo o al aterrizaje y para lograr la interferencia precisa con el UAV designado,pero también se puede configurar con diferentes formas de antena de acuerdo con los entornos de aplicación y los requisitos, para lograr el rendimiento más económico y óptimo para satisfacer los requisitos de la cobertura regional.
7, Plataforma de control: basada en la arquitectura SOA, proporcionando páginas web con múltiples métodos de acceso, como aplicaciones,puede permitir el control de acceso y gestión de más de 20 juegos de dispositivos de detección y contramedidas de UAV, y apoyar la futura expansión a otros sistemas o dispositivos de contramedidas de UAV, incluidos el radar, la optoelectrónica, el engaño, etc.
| Nombre del parámetro |
Valor del parámetro |
| Sistema de radar |
Matriz en fase activa 2D |
| Banda de frecuencia de funcionamiento |
Banda X |
| Rango de exploración |
Azimut ((Escaneo eléctrico): ± 15,5° |
| La inclinación (escaneo eléctrico): ± 30° |
| Azimut ((Escaneo mecánico): 0°-360° |
| Inclinación (escaneo mecánico): 0°-90° |
| Velocidad de la antena |
No más de 10 rpm |
| El rango de detección ((Pd=0).8,Pfa=10-6) |
Se aplican las siguientes medidas: |
| Se aplican las siguientes medidas: |
| Se aplicarán las siguientes medidas: |
| Rango ciego |
240 metros |
| Resolución |
Resolución de alcance: 15m |
| Resolución del azimut ≥ 5° |
| Resolución de tono ≥9° |
| Precisión |
Precisión de alcance ≥ 20 m |
| Precisión de azimut ≥ 0,8° |
| Precisión de inclinación ≥0,8° |
| Velocidad radial objetivo |
0.8m/s-100m/s |
| Capacidad de seguimiento de objetivos |
≥ 200 lotes |
| Transmisión de energía |
256 W |
| Tamaño del equipo frontal |
≤ 686 mm*411 mm*145 mm |
| Peso |
≤ 55 kg |
| Nombre del parámetro |
Valor del parámetro |
| Equipo de detección |
Rango de frecuencia de detección |
30 MHz-6 GHz |
| Bandas de enfoque: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (opcional) |
| Método de detección |
Detección automática por radio pasiva, recepción de señal pasiva |
| Distancia de detección |
5 a 10 km (el rango varía según el modelo, la potencia de transmisión del UAV es > 0,1 W) |
| Rango de detección |
Detección omnidireccional |
| Número de detecciones de objetivos |
Detección simultánea de más de 60 UAV |
| Precisión |
Dirección de localización de precisión ≤ 3° ((RMS) |
| Precisión de posicionamiento ≤ 10 metros |
| Equipo de contadores |
Modo del contador |
Suprimción de las interferencias de radio |
| Contra objetivo |
Transmisión de imágenes de UAV, enlaces de control de vuelo, señales de navegación |
| Banda de contra frecuencia |
20-6000 MHz |
| 400 MHz, 800 MHz, 900 MHz,1.2 GHz,1.5 GHz,2.4 GHz,5.2 GHz,5.8 GHz ((opcional) |
| Rango de contrarreloj |
Configuración omnidireccional o direccional opcional |
| Distancia del contador |
Direccional: 3-5 km (el alcance del contador varía según el modelo) |
| Omnidireccional: 1,5-2 km (el alcance del contador varía según el modelo) |
| Integración del sistema |
Tamaño |
Equipo de detección:450 mm*400 mm |
| El equipo de contador: 550 mm*500 mm*300 mm |
| Peso |
≤ 45 kg |
| Consumo de energía |
Detección encendida:55W |
| Interferencia encendida:960W |
| Protección contra la entrada |
Protección IP67 |
