Radar de advertencia de baja altitud LT-X07A+ LT-RFS30+ Equipo de detección y posicionamiento de UAV (opcional)
Introducción del producto:

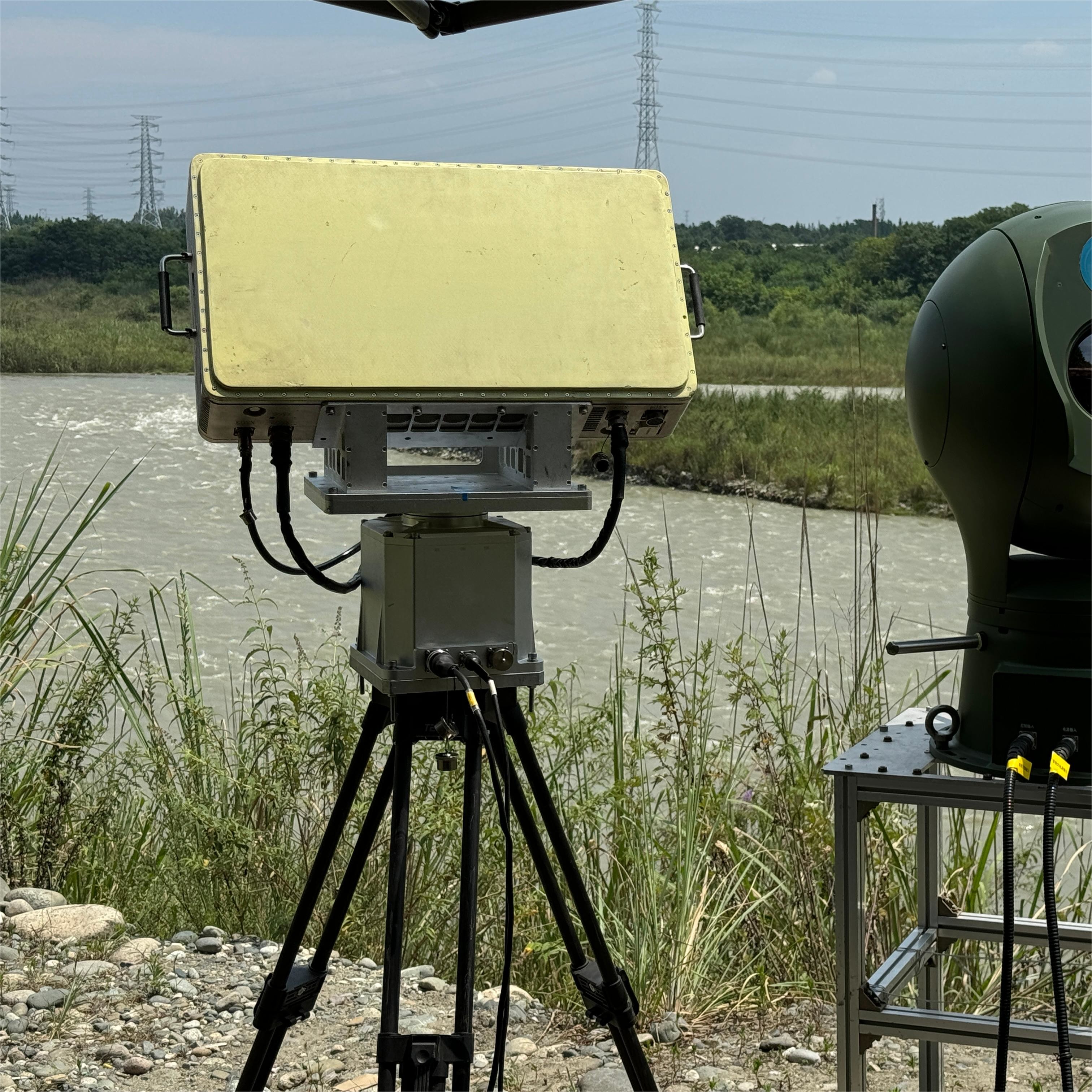

El radar LT-X07A es un equipo de vigilancia y reconocimiento de baja altitud que busca y rastrea objetivos terrestres en movimiento, helicópteros de baja altitud, misiles, UAV y objetivos de superficie del mar,y puede realizar una clasificación y reconocimiento preliminaresEl LT-X07Aradar adopta un sistema de radar de matriz en fase activa con dimensión de elevación y escaneo mecánico de azimut, medición de ángulo de pulso de pitch único,adecuado para una sola cobertura de fullazimuth por radarEl sistema de radar de seguridad de baja altitud puede detectar y extraer información de objetivos en entornos complejos con un fuerte desorden en el suelo, proporcionando apoyo de información para el personal de combate.
El equipo de identificación y posicionamiento de UAV se utiliza principalmente para detectar e identificar todo tipo de señales de radio de control remoto y transmisión de imágenes de UAV, y para medir la dirección y la posición.Se logra el seguimiento y el marcado de trayectorias de UAV, facilita al operador el seguimiento de la situación de los UAV en la zona protegida y, al mismo tiempo, tiene la capacidad de reconocimiento y alerta temprana, identificación precisa,Listas en blanco y negro, la identificación entre amigo o enemigo en el programa de tecnología de control preciso de UAV, y alerta y alarma temprana.
Características del producto:
1, fuerte resistencia al desorden ambiental.
2, fuerte capacidad para detectar objetivos pequeños y lentos.
3, con un dispositivo de ajuste de tono, puede ajustar el ángulo de la antena, aplicable a una variedad de condiciones geográficas diferentes.
4, resuelve las dificultades técnicas de seguimiento y reconocimiento de múltiples objetivos en el ambiente ruidoso de fondo.
5, el sistema encontró que el UAV tenía un alcance efectivo de cerca y lejos, con una distancia de monitoreo de 5,000 metros.
6, Dirección de detección de precisión≤3°.
7, con UAV y capacidades de seguimiento del operador para adaptarse a una variedad de entornos de aplicación.
8, admite modos de operación tanto independientes como en red (posicionamiento de intersecciones), proporcionando una excelente escalabilidad.
9, admite el reconocimiento en blanco y negro de drones, distinguir entre amigos y enemigos para ataques de precisión.
| Nombre del parámetro |
Valor del parámetro |
| Sistema de radar |
Array de fase activa en 1D + escaneo mecánico azimutal |
| Banda de frecuencia de funcionamiento |
Banda X |
| Rango de exploración |
Azimut: 0° a 360° |
| Inclinación: 0°-60° |
| Velocidad de la antena |
Máximo de 90 °/s |
|
Rango de detección
(Pd = 0.8,Pfa = 10-6 años)
|
RCS = 0,01m27 kilómetros |
| Rango ciego |
240 metros |
| Resolución |
Resolución de alcance: 15m |
| Resolución del azimut:3° |
| Resolución del tono:6° |
| Precisión |
Precisión de alcance ≤ 10 m |
| Precisión de azimut≤0,5° |
| Precisión de inclinación ≤0,6° |
| Velocidad radial objetivo |
10 a 1000 m/s |
| Capacidad de seguimiento de objetivos |
≥ 200 lotes |
| Transmisión de energía |
320w |
| Tamaño del equipo frontal |
Se aplicará el procedimiento siguiente: |
| Peso |
≤ 25 kg + 15 kg ((Equipo de radar delantero + giradiscos de servo) |
| Nombre del parámetro |
Valor del parámetro |
| Rango de frecuencia de detección |
30 MHz a 6000 MHz |
| Bandas de enfoque: 0.4,0.9,1.4,2.4,5.2,5.8GHz |
| Método de detección |
Detección automática por radio pasiva, recepción de señal pasiva |
| Distancia de detección |
3km ((Rango varía según el modelo, UAV transmite potencia > 0,1W) |
| Rango de detección |
Detección omnidireccional |
| Número de detecciones de objetivos |
Detección simultánea de más de 20 UAV |
| Posicionamiento simultáneo de más de 6 UAV |
| Precisión |
Precisión de localización de dirección ≤ 1,5° |
| Precisión de posicionamiento ≤ 10 m |
| Tasa de éxito en la detección |
≥98% |
| Tiempo de respuesta de detección |
≤ 3 s |
| Tamaño |
El valor de las emisiones de gases de efecto invernadero es el siguiente: |
| Peso |
≤ 3 kg |
| Protección contra la entrada |
Protección IP67 |
| Utilización |
4 o más dispositivos están conectados en red para su uso |
