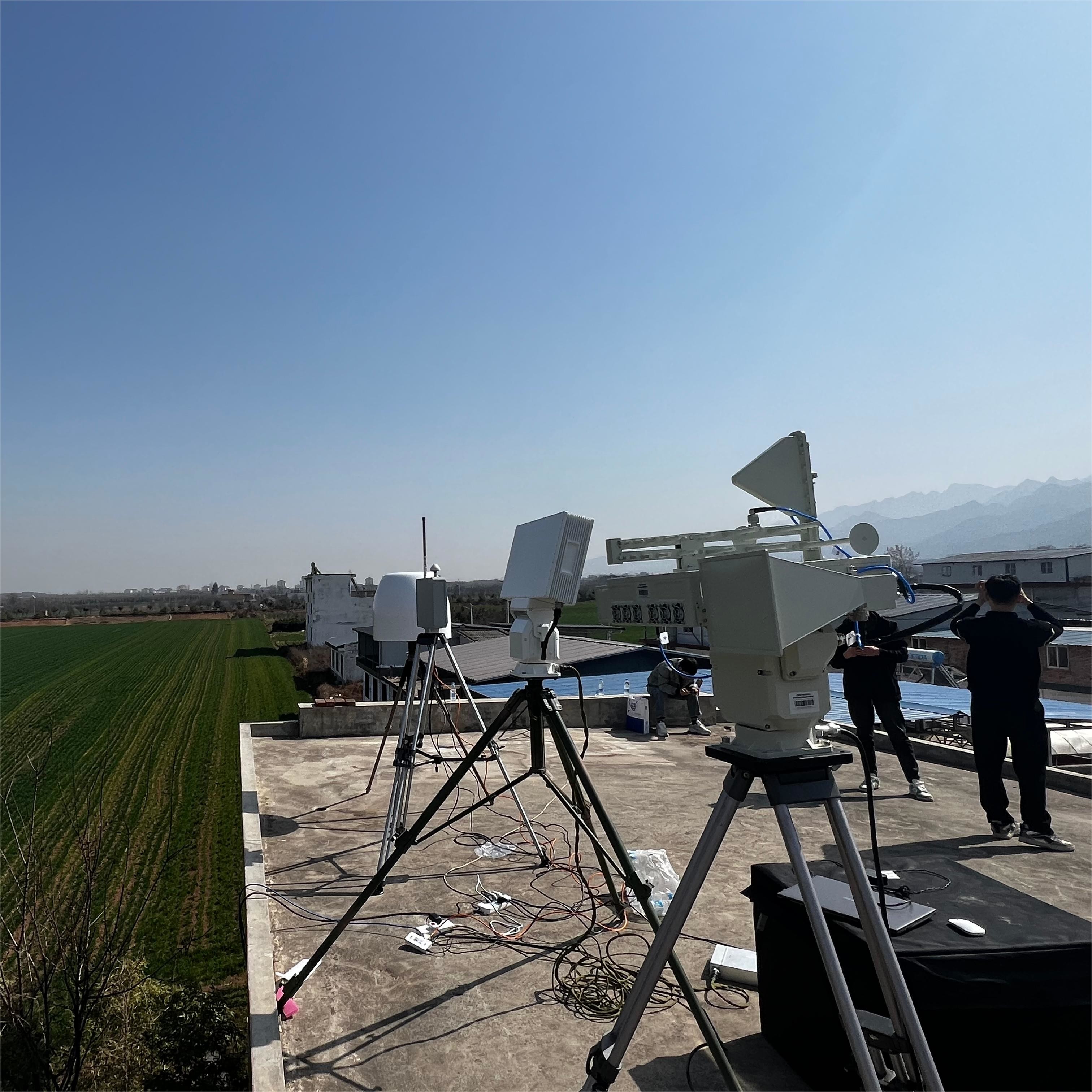

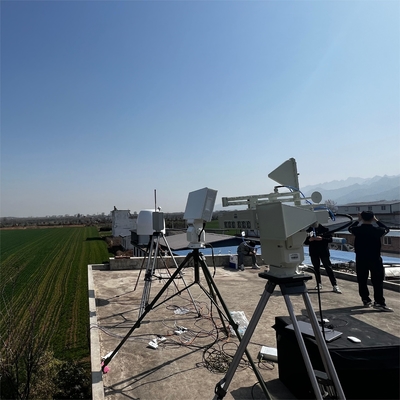

Radar de advertencia de baja altitud LT-Ku07A+ LT-RFS30+ Equipo de detección y posicionamiento de UAV (opcional)
Introducción del producto:
El radar unidimensional de matriz en fase de tres coordenadas LT-Ku7A es un equipo de vigilancia y reconocimiento a baja altitud, que opera en la banda Ku.Este radar adopta el sistema AESA (Active Phased Array)En la dimensión de elevación, el escaneo de fase se utiliza para escanear, mientras que en la dimensión de azimut, el escaneo mecánico se utiliza para escanear para lograr una cobertura de azimut de 360 °.Toda la máquina adopta un diseño modular y de estado sólido para garantizar la fiabilidad del equipo.
El equipo de identificación y posicionamiento de UAV se utiliza principalmente para detectar e identificar todo tipo de señales de radio de control remoto y transmisión de imágenes de UAV, y para medir la dirección y la posición.Se logra el seguimiento y el marcado de trayectorias de UAV, facilita al operador el seguimiento de la situación de los UAV en la zona protegida y, al mismo tiempo, tiene la capacidad de reconocimiento y alerta temprana, identificación precisa,Listas en blanco y negro, la identificación entre amigo o enemigo en el programa de tecnología de control preciso de UAV, y alerta y alarma temprana.
Características del producto:
1, fuerte resistencia al desorden ambiental.
2, con un dispositivo de ajuste de tono, puede ajustar el ángulo de la antena, aplicable a una variedad de condiciones geográficas diferentes.
3, resuelve las dificultades técnicas de seguimiento y reconocimiento de múltiples objetivos en el ambiente ruidoso de fondo.
4, el sistema encontró que el UAV tenía un alcance efectivo de cerca y lejos, con una distancia de monitoreo de 5,000 metros.
5, Dirección de detección de precisión≤3°.
6, con UAV y capacidades de seguimiento del operador para adaptarse a una variedad de entornos de aplicación.
7, admite modos de operación tanto independientes como en red (posicionamiento de intersecciones), proporcionando una excelente escalabilidad.
8, admite el reconocimiento en blanco y negro de drones, distinguir entre amigos y enemigos para ataques de precisión.
| Nombre del parámetro |
Valor del parámetro |
| Sistema de radar |
Escaneo mecánico de azimut, escaneo de pulso único de fase de tono, matriz de fases activas |
| Banda de frecuencia de funcionamiento |
Banda de Ku |
| Rango de exploración |
Azimut: 0° a 360° |
| Inclinación: 0°-40° |
| Velocidad de la antena |
≤ 6 s |
|
Rango de detección
(Pd = 0.8,Pfa = 10-6 años)
|
Se aplicarán las siguientes medidas:0.01m2Probabilidad de falsa alarma 10-4 añosProbabilidad de detección 0,8) |
| Rango ciego |
≤ 200 m |
| Resolución |
Resolución del rango: ≤ 10 m |
| Resolución del azimut: ≤ 3° |
| Resolución del tono: ≤ 6° |
| Velocidad mínima detectable: ≤ 0,5 m/s |
| Precisión |
Precisión de alcance: ≤ 5 m |
| Precisión de azimut: ≤ 0,5° |
| Precisión de tono:0.5° |
| Precisión de la velocidad:≤ 0,1 m/s (modo de seguimiento) |
| Velocidad radial objetivo |
0.8m/s-40m/s |
| Capacidad de seguimiento de objetivos |
≥ 200 lotes |
| Transmisión de energía |
de una potencia máxima de 160 W |
| Tamaño del equipo frontal |
Se aplicarán los siguientes requisitos: |
| Peso |
55 KG |
| Nombre del parámetro |
Valor del parámetro |
| Rango de frecuencia de detección |
30 MHz a 6000 MHz |
| Bandas de enfoque: 0.4,0.9,1.4,2.4,5.2,5.8GHz |
| Método de detección |
Detección automática por radio pasiva, recepción de señal pasiva |
| Distancia de detección |
3km ((Rango varía según el modelo, UAV transmite potencia > 0,1W) |
| Rango de detección |
Detección omnidireccional |
| Número de detecciones de objetivos |
Detección simultánea de más de 20 UAV |
| Posicionamiento simultáneo de más de 6 UAV |
| Precisión |
Precisión de localización de dirección ≤ 1,5° |
| Precisión de posicionamiento ≤ 10 m |
| Tasa de éxito en la detección |
≥98% |
| Tiempo de respuesta de detección |
≤ 3 s |
| Tamaño |
El valor de las emisiones de gases de efecto invernadero es el siguiente: |
| Peso |
≤ 3 kg |
| Protección contra la entrada |
Protección IP67 |
| Utilización |
4 o más dispositivos están conectados en red para su uso |
