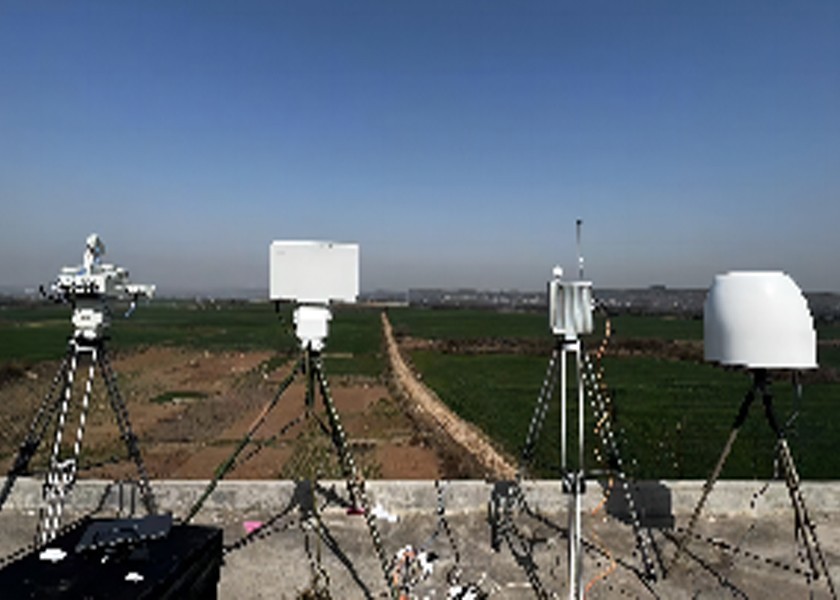

Radar de advertencia de baja altitud LT-Ku07A + Equipo de integración de contramedidas de posicionamiento de UAV de la serie LT-UDA (opcional)
Introducción del producto:
El radar unidimensional de matriz en fase de tres coordenadas LT-Ku7A es un equipo de vigilancia y reconocimiento a baja altitud, que opera en la banda Ku.Este radar adopta el sistema AESA (Active Phased Array)En la dimensión de elevación, el escaneo de fase se utiliza para escanear, mientras que en la dimensión de azimut, el escaneo mecánico se utiliza para escanear para lograr una cobertura de azimut de 360 °.Toda la máquina adopta un diseño modular y de estado sólido para garantizar la fiabilidad del equipo.
El equipo de contramedidas de búsqueda de dirección y posicionamiento de UAV es un sistema integrado para la detección y advertencia de UAV, reconocimiento de objetivos, búsqueda de dirección, posicionamiento, eliminación de interferencias,y controlPuede estar equipado con componentes a bordo, componentes de instalación fijos y componentes de despliegue temporal, lo que lo hace flexible y adecuado para aplicaciones de múltiples escenarios.
Características del producto:
1, fuerte resistencia al desorden ambiental.
2, con un dispositivo de ajuste de tono, puede ajustar el ángulo de la antena, aplicable a una variedad de condiciones geográficas diferentes.
3, resuelve las dificultades técnicas de seguimiento y reconocimiento de múltiples objetivos en el ambiente ruidoso de fondo.
4Detección y posicionamiento: utilizando detección de espectro pasivo y pasivo, la frecuencia de detección es de 20 MHz-6 GHz.Las antenas de búsqueda de dirección y posicionamiento de múltiples matrices se utilizan para recibir señales inalámbricas de drones en el área de detecciónUtilizando tecnología de análisis de protocolo inalámbrico, el sistema detecta e identifica automáticamente la información de coordenadas de latitud y longitud, altitud, velocidad, dirección,y modelo de aviones no tripulados de uso común código SN, punto de despegue y otra información.
5, Eliminación de interferencias: Adopción de tecnología de barrido de frecuencia digital de alta velocidad, a través de medios de interferencia electromagnética para lograr la interferencia de la navegación de UAV, control remoto,señales de comunicación de transmisión de imágenes, para obligar al UAV a regresar al vuelo o al aterrizaje y para lograr la interferencia precisa con el UAV designado,pero también se puede configurar con diferentes formas de antena de acuerdo con los entornos de aplicación y los requisitos, para lograr el rendimiento más económico y óptimo para satisfacer los requisitos de la cobertura regional.
6, Plataforma de control: basada en la arquitectura SOA, proporcionando páginas web con múltiples métodos de acceso, como aplicaciones,puede permitir el control de acceso y gestión de más de 20 juegos de dispositivos de detección y contramedidas de UAV, y apoyar la futura expansión a otros sistemas o dispositivos de contramedidas de UAV, incluidos el radar, la optoelectrónica, el engaño, etc.
| Nombre del parámetro |
Valor del parámetro |
| Sistema de radar |
Escaneo mecánico de azimut, escaneo de pulso único de fase de tono, matriz de fases activas |
| Banda de frecuencia de funcionamiento |
Banda de Ku |
| Rango de exploración |
Azimut: 0° a 360° |
| Inclinación: 0°-40° |
| Velocidad de la antena |
≤ 6 s |
|
Rango de detección
(Pd = 0.8,Pfa = 10-6 años)
|
Se aplicarán las siguientes medidas:0.01m2Probabilidad de falsa alarma 10-4 añosProbabilidad de detección 0,8) |
| Rango ciego |
≤ 200 m |
| Resolución |
Resolución del rango: ≤ 10 m |
| Resolución del azimut: ≤ 3° |
| Resolución del tono: ≤ 6° |
| Velocidad mínima detectable: ≤ 0,5 m/s |
| Precisión |
Precisión de alcance: ≤ 5 m |
| Precisión de azimut: ≤ 0,5° |
| Precisión de tono:0.5° |
| Precisión de la velocidad:≤ 0,1 m/s (modo de seguimiento) |
| Velocidad radial objetivo |
0.8m/s-40m/s |
| Capacidad de seguimiento de objetivos |
≥ 200 lotes |
| Transmisión de energía |
de una potencia máxima de 160 W |
| Tamaño del equipo frontal |
Se aplicarán los siguientes requisitos: |
| Peso |
55 KG |
| Nombre del parámetro |
Valor del parámetro |
| Equipo de detección |
Rango de frecuencia de detección |
30 MHz-6 GHz |
| Bandas de enfoque: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (opcional) |
| Método de detección |
Detección automática por radio pasiva, recepción de señal pasiva |
| Distancia de detección |
5 a 10 km (el rango varía según el modelo, la potencia de transmisión del UAV es > 0,1 W) |
| Rango de detección |
Detección omnidireccional |
| Número de detecciones de objetivos |
Detección simultánea de más de 60 UAV |
| Precisión |
Dirección de localización de precisión ≤ 3° ((RMS) |
| Precisión de posicionamiento ≤ 10 metros |
| Equipo de contadores |
Modo del contador |
Suprimción de las interferencias de radio |
| Contra objetivo |
Transmisión de imágenes de UAV, enlaces de control de vuelo, señales de navegación |
| Banda de contra frecuencia |
20-6000 MHz |
| 400 MHz, 800 MHz, 900 MHz,1.2 GHz,1.5 GHz,2.4 GHz,5.2 GHz,5.8 GHz ((opcional) |
| Rango de contrarreloj |
Configuración omnidireccional o direccional opcional |
| Distancia del contador |
Direccional: 3-5 km (el alcance del contador varía según el modelo) |
| Omnidireccional: 1,5-2 km (el alcance del contador varía según el modelo) |
| Integración del sistema |
Tamaño |
Equipo de detección:450 mm*400 mm |
| El equipo de contador: 550 mm*500 mm*300 mm |
| Peso |
≤ 45 kg |
| Consumo de energía |
Detección encendida:55W |
| Interferencia encendida:960W |
| Protección contra la entrada |
Protección IP67 |
