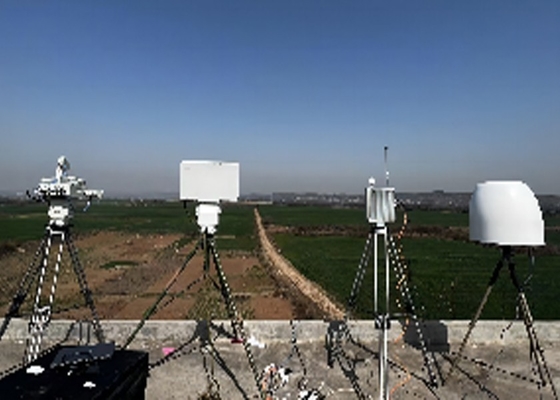

Radar de alerta de baja altitud LT-X07 + Equipo de integración de contramedidas de posicionamiento de UAV de la serie LT-UDA (opcional)
Introducción del producto:
El radar LT-X07 es un equipo de vigilancia y reconocimiento de baja altitud que opera en la banda X. El radar detecta y localiza objetivos en movimiento, helicópteros de baja altitud,drones y objetivos marítimosEl sistema de radar de seguridad de baja altitud puede detectar y extraer información de objetivos ambientes complejos con fuerte desorden en el suelo, proporcionando apoyo de información para el personal de combate.
El equipo de contramedidas de búsqueda de dirección y posicionamiento de UAV es un sistema integrado para la detección y advertencia de UAV, reconocimiento de objetivos, búsqueda de dirección, posicionamiento, eliminación de interferencias,y controlPuede estar equipado con componentes a bordo, componentes de instalación fijos y componentes de despliegue temporal, lo que lo hace flexible y adecuado para aplicaciones de múltiples escenarios.
Características del producto:
1"Fuerza resistencia al desorden ambiental.
2,Forta capacidad de detección para objetivos bajos, pequeños y lentos.
3"Con dispositivo de ajuste de inclinación, aplicable a una variedad de condiciones geográficas diferentes.
4Resolve las dificultades técnicas de seguimiento y reconocimiento de múltiples objetivos en el ambiente ruidoso de fondo.
5Detección y posicionamiento: utilizando detección de espectro pasivo y pasivo, la frecuencia de detección es de 20 MHz-6 GHz.Las antenas de búsqueda de dirección y posicionamiento de múltiples matrices se utilizan para recibir señales inalámbricas de drones en el área de detecciónUtilizando tecnología de análisis de protocolo inalámbrico, el sistema detecta e identifica automáticamente la información de coordenadas de latitud y longitud, altitud, velocidad, dirección,y modelo de aviones no tripulados de uso común código SN, punto de despegue y otra información.
6Disposición de interferencias: Adopción de tecnología de barrido de frecuencia digital de alta velocidad, mediante interferencias electromagnéticas para lograr la interferencia de la navegación de UAV, control remoto,señales de comunicación de transmisión de imágenes, para obligar al UAV a regresar al vuelo o al aterrizaje y para lograr la interferencia precisa con el UAV designado,pero también se puede configurar con diferentes formas de antena de acuerdo con los entornos de aplicación y los requisitos, para lograr el rendimiento más económico y óptimo para satisfacer los requisitos de la cobertura regional.
7Plataforma de control: basada en la arquitectura SOA, que proporciona a las páginas web múltiples métodos de acceso, como aplicaciones,puede permitir el control de acceso y gestión de más de 20 juegos de dispositivos de detección y contramedidas de UAV, y apoyar la futura expansión a otros sistemas o dispositivos de contramedidas de UAV, incluidos el radar, la optoelectrónica, el engaño, etc.
| Nombre del parámetro |
Valor del parámetro |
| Sistema de radar |
Array de fase activa en 1D + escaneo mecánico azimutal |
| Banda de frecuencia de funcionamiento |
Banda X |
| Rango de exploración |
Azimut: 0° a 360° |
| Inclinación: -10°-40° ((Valor de diseño del rango de escaneo eléctrico ± 60°) |
| Velocidad de la antena |
El valor de las emisiones de CO2 será el mismo que el valor de las emisiones de CO2. |
| El rango de detección ((Pd=0).8,Pfa = 10-6 años) |
Se aplican las siguientes medidas:2) |
| Se aplican las siguientes medidas:2) |
| Se aplican las siguientes medidas:2) |
| Rango ciego |
180 metros |
| Resolución |
Resolución de alcance: 10m |
| Resolución del azimut:3° |
| Resolución de tono: 7° |
| Precisión |
Precisión de alcance ≤ 5 m |
| Precisión de azimut≤0,5° |
| Precisión de inclinación ≤ 0,5° |
| Precisión de velocidad ≤ 0,4 m/s |
| Velocidad radial objetivo |
1m/s-80m/s |
| Capacidad de seguimiento de objetivos |
≥ 200 lotes |
| Transmisión de energía |
de una potencia máxima de 160 W |
| Tamaño del equipo frontal |
Se trata de un sistema de control de las emisiones de gases de escape. |
| Peso |
≤ 30 kg+22 kg ((Equipo de radar delantero + giradiscos de servo) |
| Nombre del parámetro |
Valor del parámetro |
| Equipo de detección |
Rango de frecuencia de detección |
30 MHz-6 GHz |
| Bandas de enfoque: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (opcional) |
| Método de detección |
Detección automática por radio pasiva, recepción de señal pasiva |
| Distancia de detección |
5 a 10 km (el rango varía según el modelo, la potencia de transmisión del UAV es > 0,1 W) |
| Rango de detección |
Detección omnidireccional |
| Número de detecciones de objetivos |
Detección simultánea de más de 60 UAV |
| Precisión |
Dirección de localización de precisión ≤ 3° ((RMS) |
| Precisión de posicionamiento ≤ 10 metros |
| Equipo de contadores |
Modo del contador |
Suprimción de las interferencias de radio |
| Contra objetivo |
Transmisión de imágenes de UAV, enlaces de control de vuelo, señales de navegación |
| Banda de contra frecuencia |
20-6000 MHz |
| 400 MHz, 800 MHz, 900 MHz,1.2 GHz,1.5 GHz,2.4 GHz,5.2 GHz,5.8 GHz ((opcional) |
| Rango de contrarreloj |
Configuración omnidireccional o direccional opcional |
| Distancia del contador |
Direccional: 3-5 km (el alcance del contador varía según el modelo) |
| Omnidireccional: 1,5-2 km (el alcance del contador varía según el modelo) |
| Integración del sistema |
Tamaño |
Equipo de detección:450 mm*400 mm |
| El equipo de contador: 550 mm*500 mm*300 mm |
| Peso |
≤ 45 kg |
| Consumo de energía |
Detección encendida:55W |
| Interferencia encendida:960W |
| Protección contra la entrada |
Protección IP67 |
